스프링 MVC - 구조 이해(1)
스프링 MVC 전체 구조
직접 만든 MVC 프레임워크와 스프링 MVC를 비교해보자.
직접 만든 MVC 프레임워크 구조
SpringMVC 구조
직접 만든 프레임워크 -> 스프링 MVC 비교
- FrontController -> DispatcherServlet
- handlerMappingMap -> HandlerMapping
- MyHandlerAdapter -> HandlerAdapter
- ModelView -> ModelAndView
- viewResolver -> ViewResolver
- MyView -> View
⭐ DispatcherServlet 구조
: org.springframework.web.servlet.DispatcherServlet
스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있다.
스프링 MVC의 프론트 컨트롤러: 디스패처 서블릿(DispatcherServlet)
1. DispatcherServlet 서블릿 등록
- DispatcherServlet도 부모 클래스에서 HttpServlet 을 상속 받아서 사용하고, 서블릿으로 동작한다.
- DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
- 스프링 부트는 DispatcherServlet을 서블릿으로 자동으로 등록하면서 모든 경로(urlPatterns="/")에 대해서 매핑한다.
- 참고: 더 자세한 경로가 우선순위가 높다. 그래서 기존에 등록한 서블릿도 함께 동작한다.
2. 요청 흐름
- 서블릿이 호출되면 HttpServlet이 제공하는 service()가 호출된다.

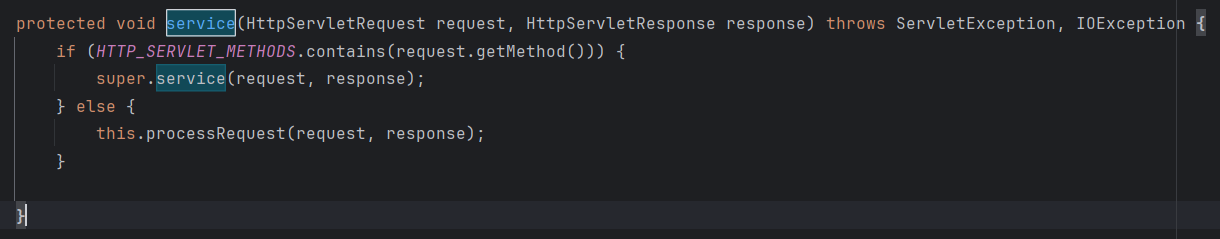

- 스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에서 service()를 오버라이드 해 두었다.
- FrameworkServlet.service()를 시작으로 여러 메서드가 호출되면서 DispatcherServlet.doDispatch()가 호출된다.
지금부터 DispatcherServlet 의 핵심인 doDispatch() 코드를 분석해보자.
* 예외 처리, 인터셉터 기능은 제외 *
DispatcherServlet.doDispatch()
protected void doDispatch(HttpServletRequest request, HttpServletResponse
response) throws Exception {
HttpServletRequest processedRequest = request;
HandlerExecutionChain mappedHandler = null;
ModelAndView mv = null;
// 1. 핸들러 조회
mappedHandler = getHandler(processedRequest);
if (mappedHandler == null) {
noHandlerFound(processedRequest, response);
return;
}
// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
processDispatchResult(processedRequest, response, mappedHandler, mv,
dispatchException);
}
private void processDispatchResult(HttpServletRequest request,
HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView
mv, Exception exception) throws Exception {
// 뷰 렌더링 호출
render(mv, request, response);
}
protected void render(ModelAndView mv, HttpServletRequest request,
HttpServletResponse response) throws Exception {
View view;
String viewName = mv.getViewName();
// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
// 8. 뷰 렌더링
view.render(mv.getModelInternal(), request, response);
}
동작 순서
1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다.
4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다.
5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다.
- JSP의 경우: InternalResourceViewResolver가 자동 등록되고, 사용된다.
7. View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.
- JSP의 경우 InternalResourceView(JstlView)를 반환하는데, 내부에 forward()로직이 있다.
8. 뷰 렌더링: 뷰를 통해서 뷰를 렌더링 한다.
인터페이스 살펴보기
- 스프링 MVC의 큰 강점은 DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점
지금까지 설명한 대부분을 확장 가능할 수 있게 인터페이스로 제공한다.
- 이 인터페이스들만 구현해서 DispatcherServlet에 등록하면 여러분만의 컨트롤러를 만들 수도 있다.
주요 인터페이스 목록
- 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
- 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
- 뷰 리졸버: org.springframework.web.servlet.ViewResolver
- 뷰: org.springframework.web.servlet.View
정리
스프링 MVC는 코드 분량도 매우 많고, 복잡해서 내부 구조를 다 파악하는 것은 쉽지 않다. 사실 해당 기능을 직접 확장 하거나 나만의 컨트롤러를 만드는 일은 없으므로 걱정하지 않아도 된다. 왜냐하면 스프링 MVC는 전세계 수 많은 개발자들의 요구사항에 맞추어 기능을 계속 확장해왔고, 그래서 여러분이 웹 애플리케이션을 만들 때 필요로 하는 대부분의 기능이 이미 다 구현되어 있다. 그래도 이렇게 핵심 동작방식을 알아두어야 향후 문제가 발생했을 때 어떤 부분에서 문제가 발생했는지 쉽게 파악하고, 문제를 해결할 수 있다. 그리고 확장 포인트가 필요할 때, 어떤 부분을 확장해야 할지 감을 잡을 수 있다.
